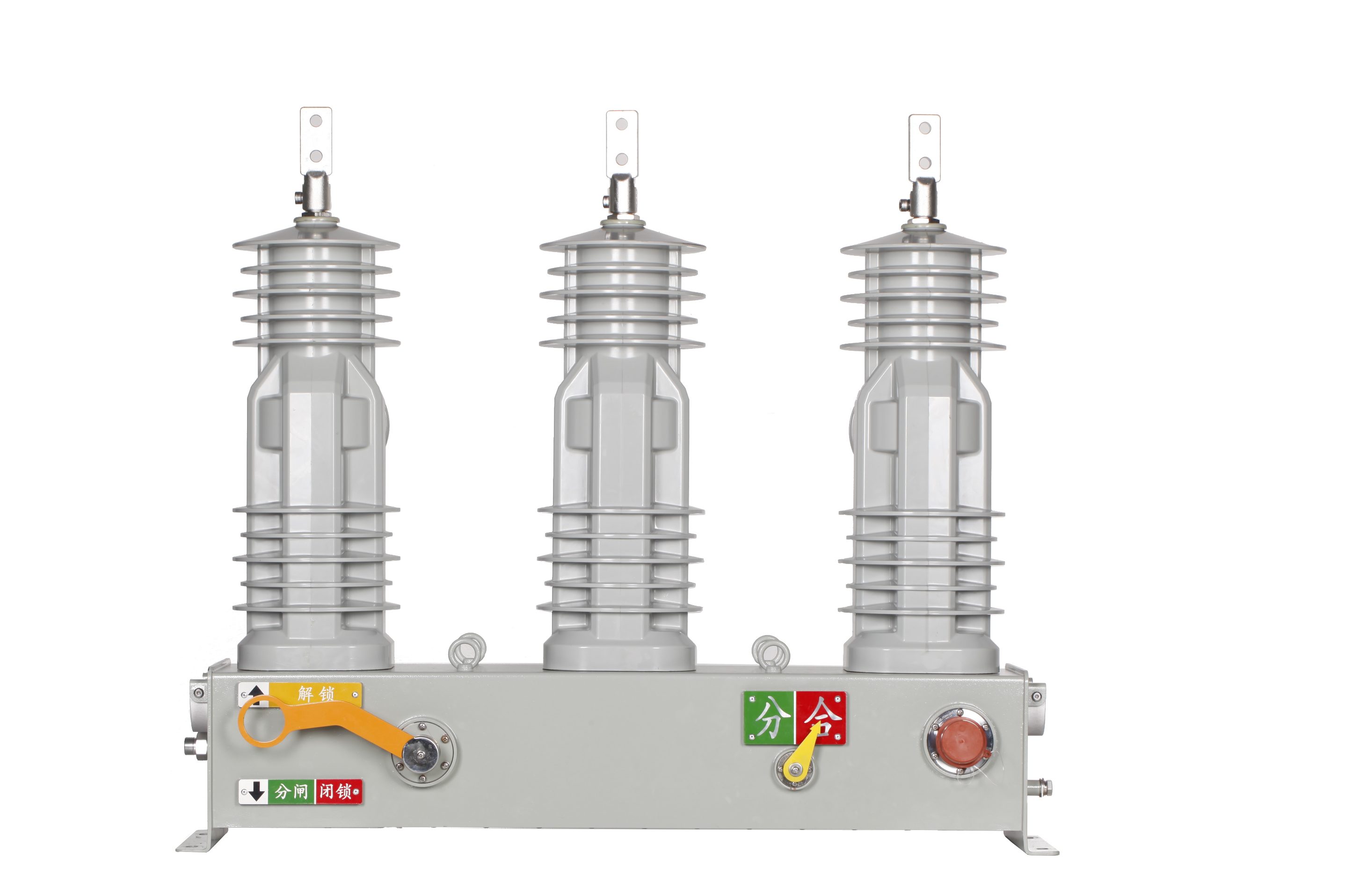

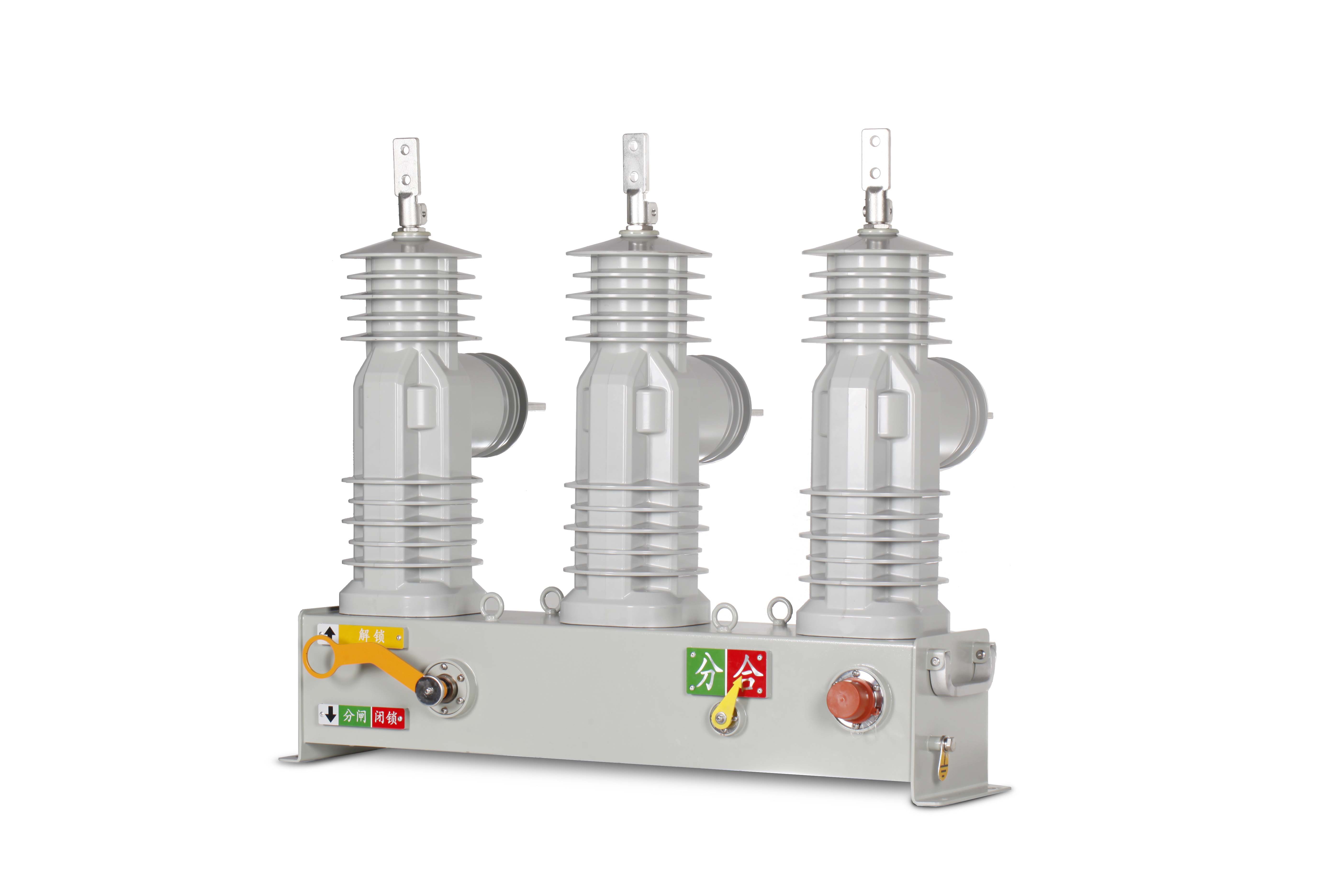

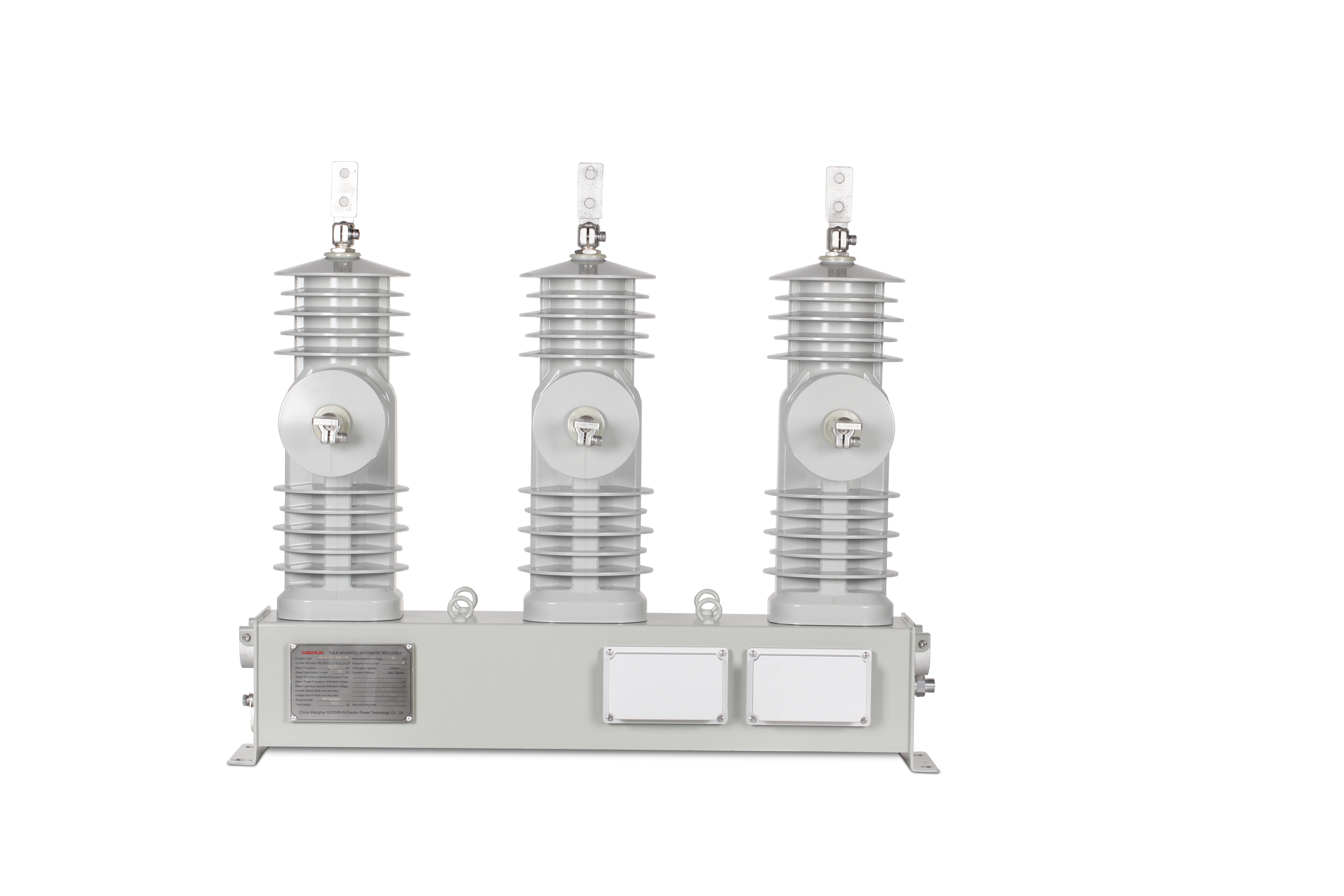

24kV智能型柱上斷路器（磁控）

ZNJWV1-24/Y630-20

24kV磁控型智能柱上斷路器為三相支柱式結構，主要用于24kV配電網線路上，用于切斷短路、接地等線路故障?？捎糜诜纸?、分段和聯絡等線路位置，也可用于站用出口開關。分閘時間<10ms，可作為快速開關用于級差保護。配合智能型饋線終端可與主站互聯，實現配網自動化。

24kV智能型柱上斷路器（磁控） ZNJWV1-24/Y630-20 24kV磁控型智能柱上斷路器為三相支柱式結構，主要用于24kV配電網線路上，用于切斷短路、接地等線路故障?？捎糜诜纸纭⒎侄魏吐?lián)絡等線路位置，也可用于站用出口開關。分閘時間<10ms，可作為快速開關用于級差保護。配合智能型饋線終端可與主站互聯，實現配網自動化。

產品簡介：

24kV磁控型智能柱上斷路器為真空滅弧、支柱式結構，絕緣極柱采用固體絕緣技術，將真空滅弧室、軟連接、電壓/電流傳感器及高壓取電電容等主回路器件一體澆注于極柱內部；可同時采集進線側及出線側電壓/電流信號，以及進出線側取電電源給智能饋線終端供電。

磁控型斷路器的三相分別采用獨立的磁控機構驅動，減少了分散性，響應更及時，分?jǐn)喔珳?zhǔn),分閘時間<10ms，滿足級差保護需求。磁控型斷路器配置了電氣閉鎖和手動分閘手柄，當分閘手柄置于分閘位置時，閉鎖電氣和手動合閘。

注：產品參數及相關示意圖片均僅供參考，具體以交付產品為準。

型號注解：

技術參數：

序號	名稱		單位	ZNJWV1-24/Y630-20型
1	滅弧室類型		-	真空
2	絕緣介質		-	固體絕緣
3	額定電壓		kV	24
4	額定頻率		Hz	50
5	額定電流		A	630
6	額定短時耐受電流		kA	20
7	額定短路開斷電流		kA	20
8	額定峰值耐受電流		kA	50
9	額定短路持續時間		s	4
10	額定短路開斷電流開斷次數		次	≥30
11	額定操作順序（對于額定操作循環不應降低額定值）		-	O-0.3s-CO-180s-CO
12	額定雷電沖擊耐受電壓（1.2/50μs，峰值）	相間及相對地	kV	125
12	額定雷電沖擊耐受電壓（1.2/50μs，峰值）	斷口	kV	145
13	額定工頻短時耐受電壓（1min）	相間及相對地	kV	65
13	額定工頻短時耐受電壓（1min）	斷口	kV	79
14	整機局部放電（包含電流電壓傳感器及取電模塊）	測試電壓	kV	16.6
14	整機局部放電（包含電流電壓傳感器及取電模塊）	局部放電	pC	≤20
15	主回路電阻		μΩ	≤80
16	機械穩定性		次	≥10000
17	操動機構型式		-	永磁
18	操作方式		-	電動，并具備手動分閘操作功能
19	操作電壓		V	DC380
20	開關合閘時間		ms	≤60
21	開關分閘時間		ms	≤10
22	分、合閘不同期		ms	≤2
23	固封于極柱的電流傳感器	額定電流比	相序	600A/1V
		額定電流比	零序	20A/0.2V
		準確級	相序	測量0.5s級，保護5P10
		準確級	零序	1級，保護10P10
		溫度范圍	℃	-40℃～70℃
		實現方式	-	低功耗電磁式
24	固封于極柱的電壓傳感器	額定電壓比	相序	（20kV/√3）/（3.25V/√3）
		額定電壓比	零序	（20kV/√3）/（6.5V/3）
		準確級	相序	0.5級
		準確級	零序	1級
		溫度范圍	℃	-40℃～70℃
		實現方式	-	電容分壓
		采樣方式	-	具備電源側和負荷側雙側電壓采集
25	固封于極柱的電容取能電源	取電方式	-	內置電容取電
		安裝方式	-	電容取電一體化澆注于絕緣極柱
		單相額定輸出功率	W	10±10%
26	遠方就地閉鎖功能		-	可選
27	重合器投退功能		-	-
28	手動合閘閉鎖		-	-
29	開關外殼防護等級		-	不低于IP67
30	開關使用壽命		年	20

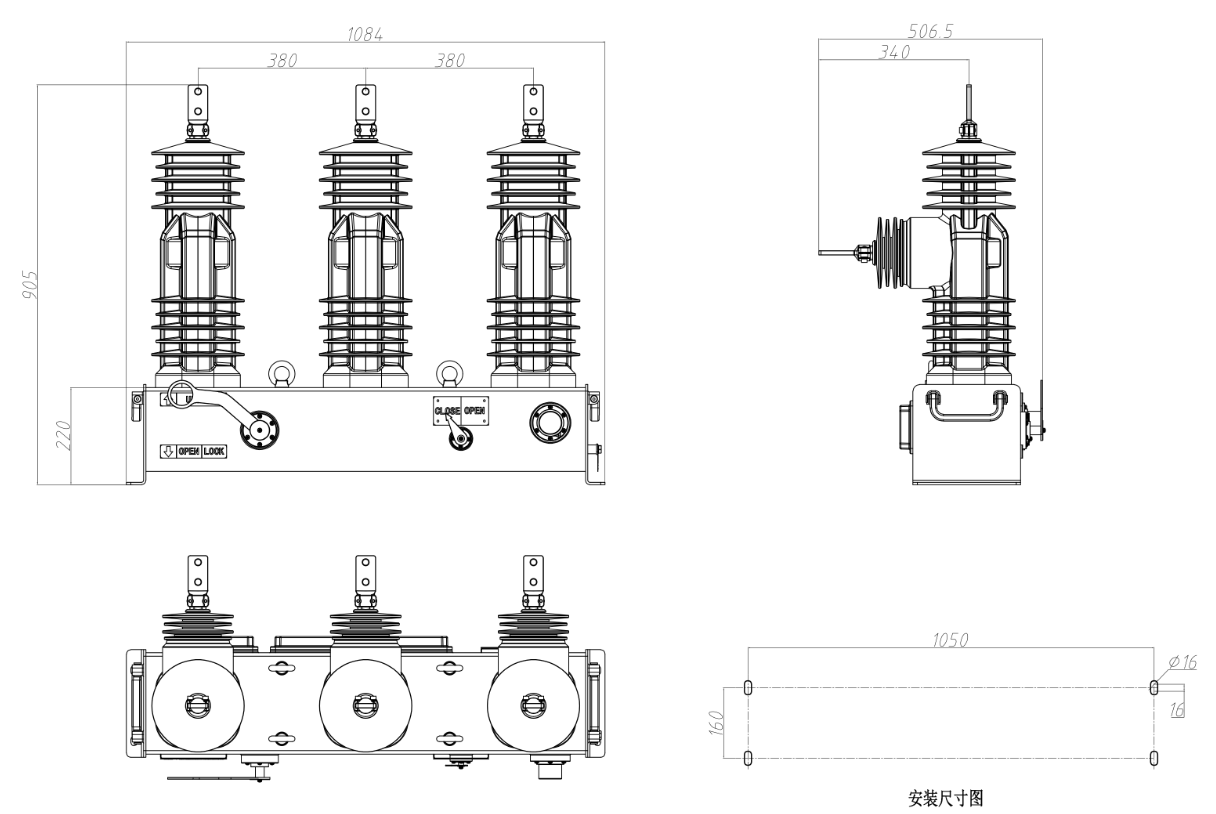

外觀尺寸圖：

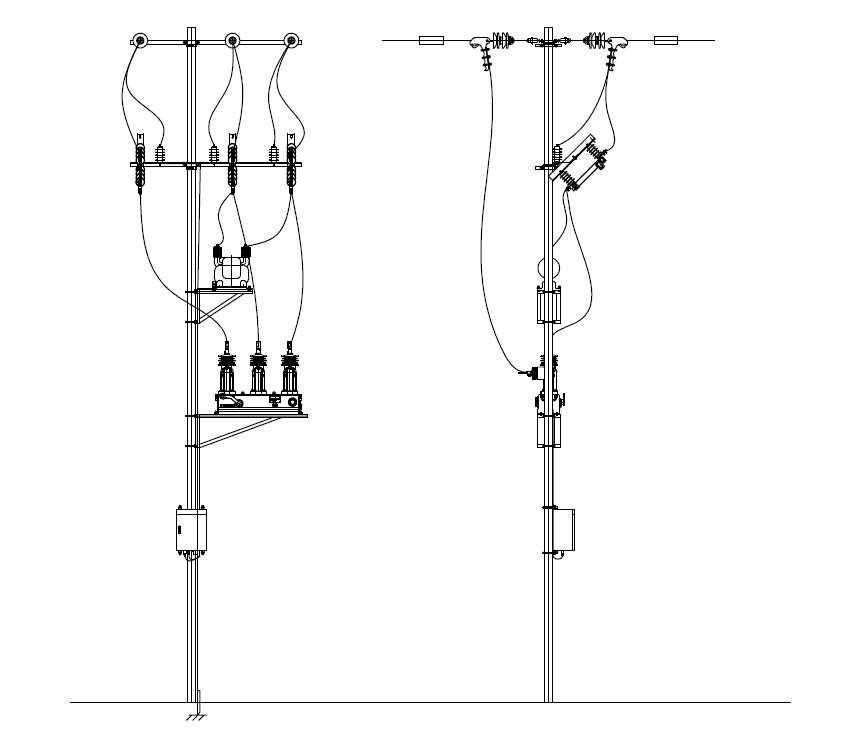

安裝示意圖：
